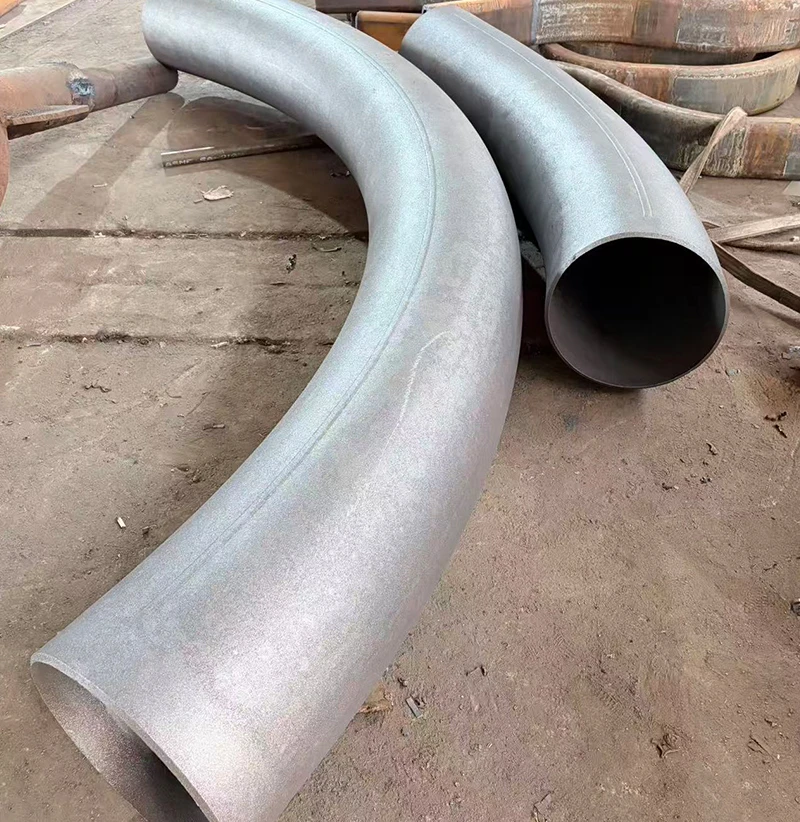

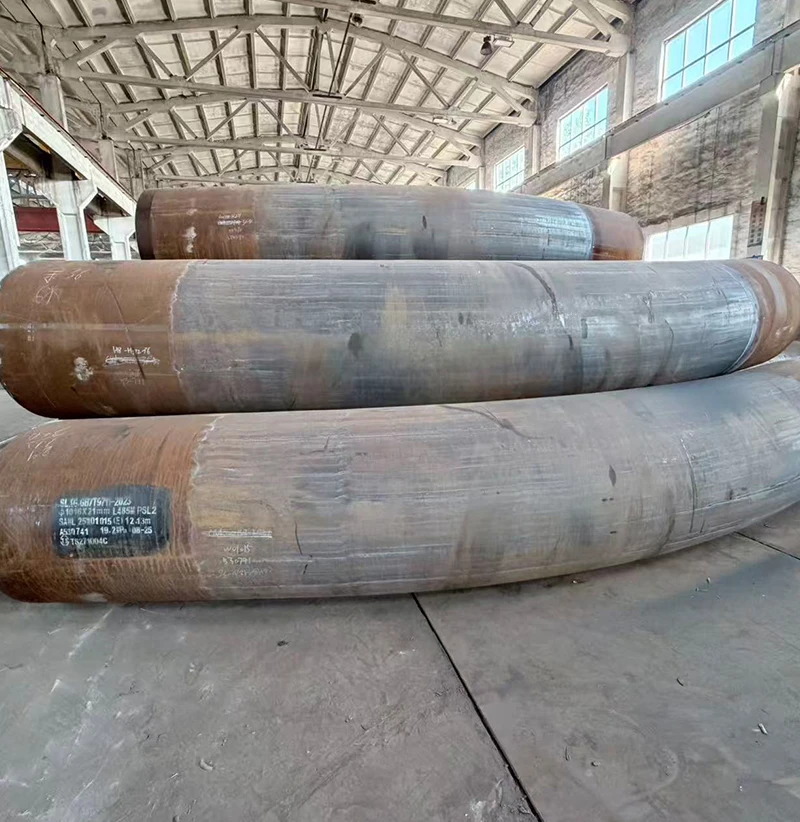

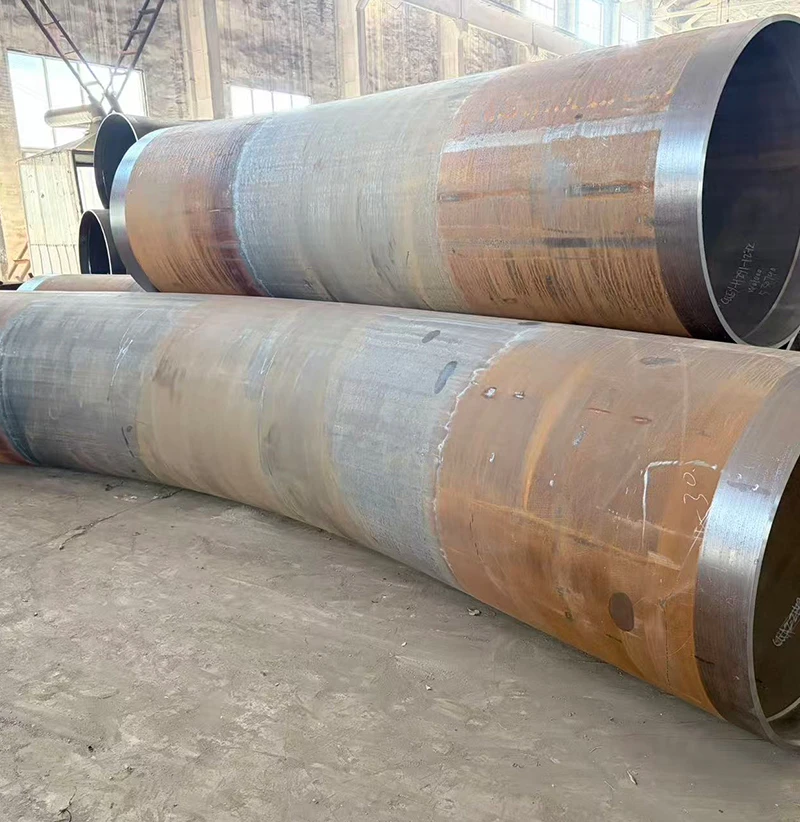

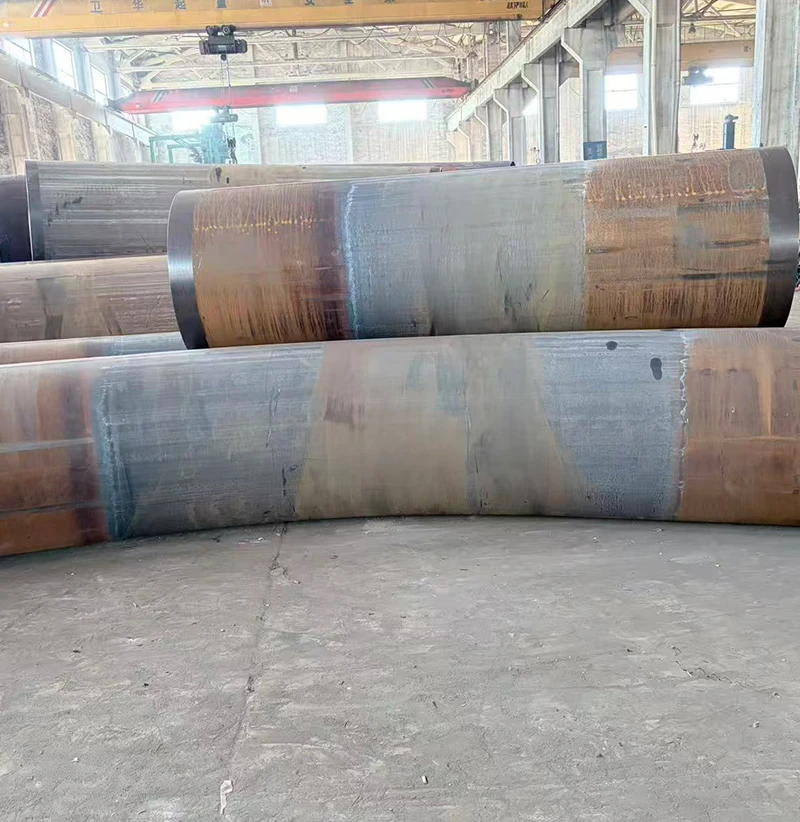

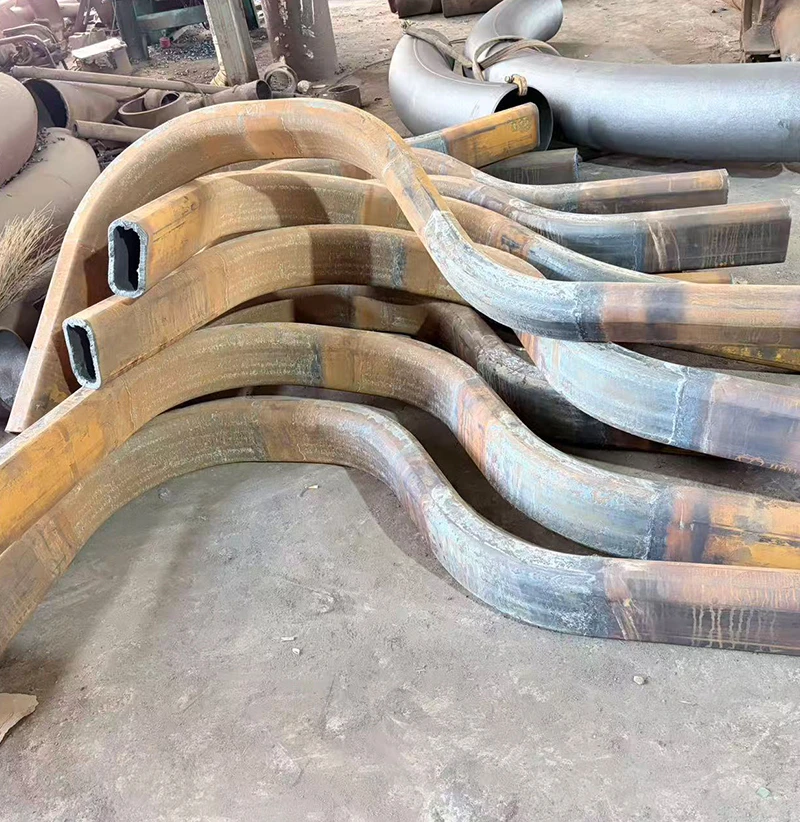

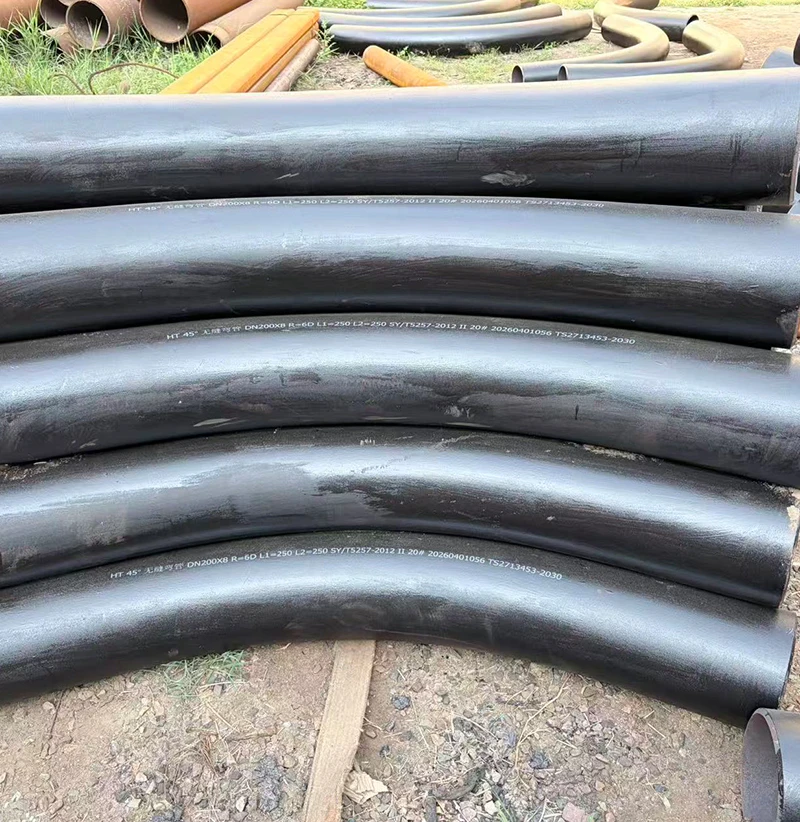

Rohrbogen

Rohrbögen sind speziell gefertigte Rohrverbindungsstücke, mit denen die Richtung von Rohrleitungen durch glatte, gebogene Abschnitte geändert werden kann. Im Vergleich zu Standardbögen weisen Rohrbögen in der Regel größere Biegeradien auf, die dazu beitragen, den Strömungswiderstand, den Druckverlust und die Turbulenzen beim Flüssigkeitstransport zu verringern.

Rohrbögen werden mit fortschrittlicher Heißinduktionsbiegetechnologie hergestellt und bieten eine hervorragende mechanische Festigkeit, einen genauen Biegeradius und eine zuverlässige Leistung für Rohrleitungssysteme mit großem Durchmesser und über große Entfernungen. Sie werden häufig in der Öl- und Gasübertragung, in petrochemischen Projekten, Kraftwerken, im Wassertransport, in der Offshore-Technik und anderen industriellen Rohrleitungsanwendungen eingesetzt.

JETZT NACHFRAGEN

NäCHSTE PRODUKTE

Technische Spezifikationen

Parameter	Details
Produkttyp	Induktionsbogen, Bogen mit langem Radius, Rohrbogen, kundenspezifischer Rohrbogen
Herstellungsstandards	ASME B16.49, ASME B16.9, ASTM, GB/T, DIN, JIS, GOST
Nenndurchmesser	NPS 2"–60" (DN50–DN1500)
Biegeradius	1D / 1,5D / 3D / 5D / 10D
Biegewinkel	15° / 30° / 45° / 60° / 90° / 180°
Druckstufe	Klasse 150 / 300 / 600 / 900 / 1500; PN16 / PN25 / PN40
Wandstärke	SCH10 / SCH20 / SCH40 / SCH80 / SCH160 / XXS
Materialien	Kohlenstoffstahl, Edelstahl, legierter Stahl
Verbindungstyp	Stumpfschweißverbindung
Herstellungsprozess	Warminduktionsbiegen, Kaltbiegen, Wärmebehandlung, Präzisionsprüfung

Verfügbare Materialien

Typ	Materialien	Funktionen und Anwendungen
Rohrbogen aus Kohlenstoffstahl	ASTM A106, API 5L, ASTM A234 WPB, Q235	Bieten hervorragende mechanische Festigkeit und Kosteneffizienz. Sie werden häufig in Öl- und Gastransportleitungen, Wassertransportsystemen, Energieprojekten und allgemeinen industriellen Rohrleitungsanwendungen eingesetzt.
Rohrbogen aus Edelstahl	ASTM A312 TP304, TP316, TP316L	Bieten hervorragende Korrosionsbeständigkeit und Haltbarkeit. Sie eignen sich für die chemische Verarbeitung, die Schiffstechnik, die Lebensmittelverarbeitung, pharmazeutische Systeme und andere korrosive Umgebungen.
Rohrbogen aus legiertem Stahl	ASTM A335 P5, P9, P11, P22	Entwickelt für Hochtemperatur- und Hochdruckanwendungen. Sie werden häufig in Dampfleitungen, Kraftwerken, petrochemischen Anlagen und thermischen Verarbeitungssystemen eingesetzt.

Herstellungsstandards

Unsere Rohrbögen werden nach internationalen Standards hergestellt, darunter ASME B16.49, ASME B16.9, ASTM, GB/T, DIN, JIS und GOST.

Fortschrittliche Induktionsbiegetechnologie, präzise Radiussteuerung, Wärmebehandlungsprozesse und strenge Prüfverfahren gewährleisten hervorragende mechanische Eigenschaften, Maßgenauigkeit und langfristige Serviceleistung.

FAQ

Was ist der Unterschied zwischen einem Rohrbogen und einem Rohrbogen?

Rohrbögen weisen in der Regel größere Biegeradien auf und werden vor allem bei Fernrohrleitungen zur Reduzierung von Strömungswiderständen und Druckverlusten eingesetzt. Winkelstücke sind Standard-Rohrverbindungsstücke, die üblicherweise für kompakte Rohrleitungsanordnungen verwendet werden.

Nach welchen Standards werden Ihre Rohrbögen hergestellt?

Unsere Rohrbögen werden gemäß ASME B16.49, ASME B16.9, ASTM, GB/T, DIN, JIS und anderen internationalen Standards hergestellt.

Welche Biegeradien gibt es?

Wir bieten 1D-, 1,5D-, 3D-, 5D- und 10D-Biegeradiusoptionen sowie kundenspezifische Biegeradiuslösungen.

Welche Materialien gibt es für Rohrbögen?

Wir liefern Rohrbögen aus Kohlenstoffstahl, Edelstahl und legiertem Stahl für unterschiedliche Temperatur-, Druck- und Korrosionsbedingungen.

Können Sie individuelle Rohrbögen herstellen?

Ja. Wir können Rohrdurchmesser, Biegeradius, Winkel, Wandstärke, Material, Standards und Oberflächenanforderungen entsprechend den Kundenspezifikationen anpassen.

Wie lange ist die Lieferzeit?

Standardprodukte benötigen in der Regel 15–30 Tage. Kundenspezifische Bestellungen hängen von den Produktspezifikationen, der Menge und den Produktionsanforderungen ab.
